一、概 述
NW-I型全自動凈水器是在我公司在FA型全自動凈水器的基礎上，根據混凝化學、水力學和空氣動力學原理，將混凝反應、懸浮澄清、斜管沉淀、過濾、污泥濃縮等工序巧妙地結合為一體，并配有簡單高效的專用管式混合器，實現了水力自控及程序控制的全自動除濁設備。全套設備工藝流程順暢、凈化效率高、操作簡便、適應能力強、運行費用低，綜合技術性能達到二十一世紀國內外 水平。
二、用 途
1、村鎮自來水廠源水處理設備；
2、工礦企業用水源水處理設備；
3、中水回用處理系統深度處理設備；
4、污廢水處理系統三級處理設備
三、原 理

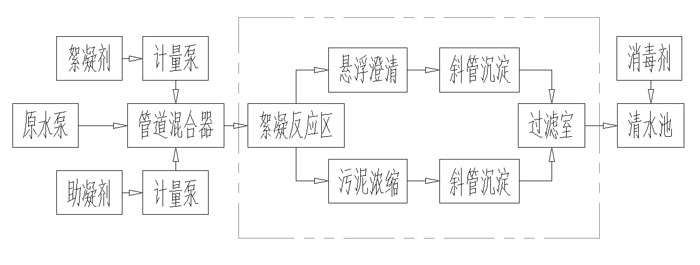

NW-I型全自動凈水器由管道混合器、絮凝反應、懸浮澄清、斜管沉淀、污泥濃縮及排泥裝置、輕質濾料或重質濾料過濾及自動反洗裝置有機地結合起來的一類高濁度、大容量新型水處理設備。
管式混合器：采用射流與反射錐原理，并與反應室進水系統相結合，使原水與藥劑在混合器及其后續設施中產生多級強烈而高質量的微旋渦，達到高速水解、混合并有機地過渡到反應工序的效果。
絮凝反應室：利用水力學原理使混合水在反應室內變速折流上升，流速逐漸變小，使絮凝體不斷長大，又不受水流剪力的破壞而達到反應目的。
懸浮澄清：由于設在反應室導泥管的作用，讓反應室不斷地接受從澄清室沉降下來的絮凝體參加懸浮層的再反應，形成高濃度的懸浮層。此層不但促進原水絮凝體的生長，而且起著吸附、過濾等作用，可以去除適量的油、有機物和無機物，從而提高了凈水效果。
斜管沉淀：是本設備中的第二次沉淀設施，以斜管的高效沉淀使澄清水的濁度下降到可過濾程度。
過濾：NW-I型的設備中分為輕質濾料過濾或重質濾料過濾，無清水箱無閥濾池過濾。自動程控反洗。
排泥：在喇叭形反應室與設備外殼體之間形成了體積很大的泥斗。污泥從中央輸泥管進入泥斗后沉淀時間長，存泥量大，使污泥含水率降低，一般情況下從澄清水管排出的澄清水水質與過濾水水質相近，也可以回用。
四、特 點
1、各處理工序排列合理，流程順暢，結構簡單，運行故障少，與FA型全自動凈水器比占地面積小，建設周期短；
2、與FA全自動凈水器設備相比，NW-I型設備多了懸浮活性污泥層和一道澄清工序，并能 凈化油類及有機物污染，可使高濁度水一次處理達標；
3、全新的沖洗方式對濾料洗凈力高，并實現了程控運行；
4、用無清水箱無閥濾池，實現了堅固耐用，安全可靠的自控反沖洗，操作更為簡單；
5、泥斗大，排泥周期長，污泥含水率低，澄清水可回用；
6、電動角式閥或排泥泵排泥，自控排泥可靠、效果好；
7、屬于低速度、大容量?jī)羲?，抗沖擊能力強，能適應惡劣環境，出水水質好；
8、出水口高，清水池可設在地面上，甚至可以直接進入冷卻塔；
9、防腐性能好，設備內部和外部根據不同水質、用途和環境要求選用不同的 防腐涂料，防腐年限長；對于飲用水則采用衛生部批準使用的無毒耐久防腐涂料。
五、選用事項
1、根據不同水質與不同用途選擇不同的設備；

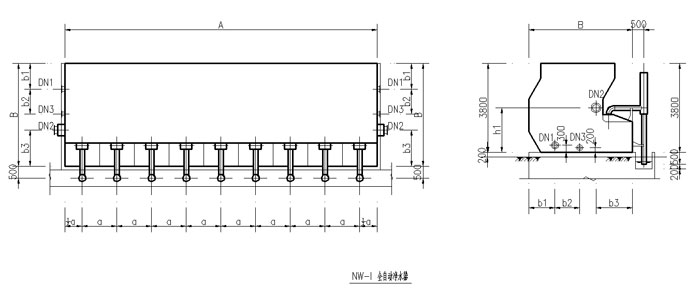

六、設備外形及參數
設計參數 項 目單位參數反應時間min>12清水區上升流速mm/s<1.45濾 速m/h<7.5沖洗強度L/s·m2<14進水濁度NTU<1500出水濁度NTU<1進水溫度℃5～40反沖洗周期h>8設備參數 Qm3/hAmmBmmDN1mmDN2mmDN3mmb1mmb2mmb3mmh1mmamm2026802300658010047064070017006704038502800100100150560735850170077050525026001001251506205507601700750756800311012515020079067597517008501008880320015015025080070010601750111015011200386520015030090093514001800140020013320440020015030011001050154518001480備注：1.設備本體高3800mm；2. DN1、2、3均對稱設置雙管口，任選；3. 排空口根據現場實際設置。
